Schon lange bestand die Idee, auf Basis einer BIM-113 einen 2-Kanal Aktor zu bauen. Käufliche Aktoren liegen preislich bei ca. 120 Euro - und das muss doch auch anders gehen. Und natürlich mit dem Anspruch, später einen 4-fach oder 8-fach Aktor zu bauen.
Hintergrund ist die Idee, ein EIB-Modul in die Garage zu setzen: damit kann man das Licht und eine Steckdose steuern, ich habe Taster für das Licht zu schalten und kann mit Reed-Kontakten das Garagentor abfragen. Also möchte ich einen Aktor bauen, der zwei Relais für 230V steuern kann und vier Eingänge hat.
Okt '08

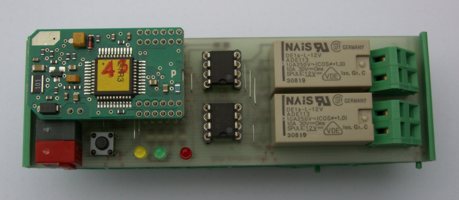

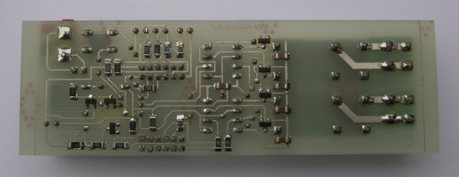

Inzwischen ist die Schaltung soweit fertig und passt auf Platine 100 x 35 mm. Die
Hardware ist kompatibel zu einer Siemens UP562 und kann daher mit der ETS programmiert werden.
Mit einem Phoenix-Platinenhalter kann man die Schaltung auf einer Hutschiene montieren und
dann im Schaltschrank oder einer Rittal-Box einbauen. Die beiden Kanäle können 230V/10A
schalten. Die Bauteile kommen auf ca. 70 Euro.
|
|
Pläne: es soll eine Variante geben, an die man noch eine 2er-Wippe anschliessen kann, und
dann irgendwann ein 4-fach oder 8-fach Aktor...
